HydroRound II Rotary B 軸

HydroRound II B-Axis Banner
  • 概要 +


    HydroRound II 油静圧回転軸受けは工具法線加工向けに弊社の Nanoform®マシンおよび Drum Roll Lathe マシンに構成可能です。これは垂直軸の周りに回転の中心がある Z 軸プレートに取り付けられるように設計されていて、ダイヤモンドツールを機械加工プロセスのために任意の方向で 360 度以内に取り付けられるようにしています。ツールホルダーも直径が 200mm より大きいパーツに対しては回転軸の先端を超えて配置することが可能です。

    HydroRound II は調整済のエンコーダーエラーマッピングテクニックとの第一反復で改善し、以下が可能です:
    • 業界標準の位置精度を 10x 改善
    • B 軸を超精密ツールタレットとして使用
    • XZB 受け入れパーツの形状精度は、中心から 100 mm 以内にある工具にも有効になりました。


  • 特長と利点 +

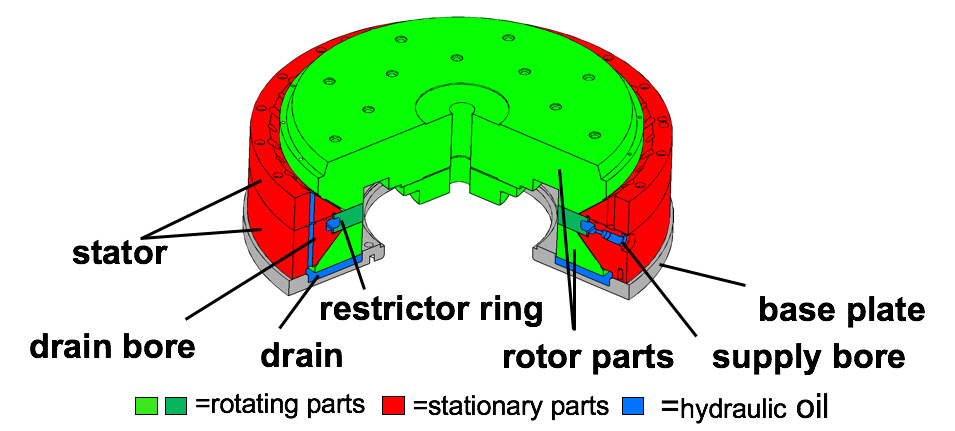

    B 軸カットアウト
    • パーツ品質の改善 一意の自動補正制限器設計により可能になった業界最高の剛性によります
    • 生産性の向上 仮想センターテクノロジー (VCT) により可能になったクイックツール設定によります
    • 究極的な柔軟性 超精密ツールタレットとしての使用により可能になりました
    • 高ダンピング特性 対 空気軸受け設計

    B 軸で作成するフレネル鋳型ツール垂線加工は以下を可能にします:
    • 非制御波形ツール対制御波形ツールの使用
    • 完全ツール湾曲の使用により、ツール利用の増加
    • 単一のダイヤモンド工具ではなしえない高曲率のパーツの製造

    弊社 専用の仮想センターテクノロジー

    B 軸と仮想センターテクノロジーの使用

    従来、工具法線加工には B 軸の中心に工具を直接設定するという時間のかかる処理が必要でした。VCT を使用すれば、工具を 2 軸旋盤に設定するのと同じように、工具を B 軸の中心近くに簡単に設定できます。UPx コントローラーは X および Z 動作を使用して工具垂線を B 軸の中心にあるように表面に対して維持します。

  • 仕様 +


      381 mm (Nanoform 700 Ultra) 330 mm (Nanoform X および Drum Roll Lathes)
    卓上サイズ 381 mm (15 in.) 直径 330 mm (13 in.) 直径
    負荷容量 454 kg (1000 lbs。) 225 kg (500 lbs。)
    最大速度 10 RPM
    モータートルク 6.8 N-m (6 ft-lbs.) 4.1 N-m (3 ft-lbs.)
    半径方向エラーモーション 0.10 μm (4 μin.) @ 1 インチ。卓上*
    コーニングエラー 1.0 nm/mm (1.0 μin./in.)
    半径方向剛性 525 N/μm (3,000,000 lbs./in.) 225 N/μm (1,280,000 lbs./in.)
    軸剛性 875 N/μm (5,000,000 lbs./in.) 600 N/μm (3,428,000 lbs./in.)
    モーメント剛性 17 N-m/μrad (150 lbs.-in./μrad) 3.4 N-m/μ半径 (30 lbs.-in./μ半径)
    位置精度 +/- 0.1 arc-sec ( +/- 1 arc-sec である業界標準を 10x 改善)

    *に低減可能 <1 μin. at the working height of the tools by employing Precitech's exclusive UltraMapping optionm>

  • 用途の例 +


    Y 軸多レベルツーリングプレートアクセサリ

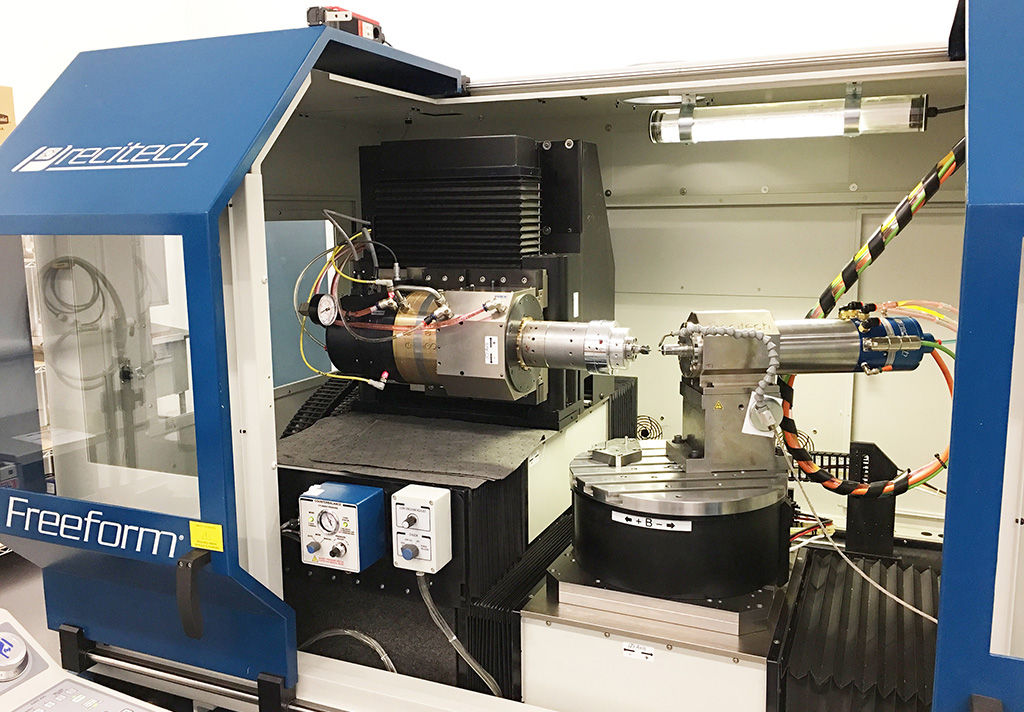

    大型 HydroRound® II、Freeform® TL 上、Levicron スピンドル搭載

    Y 軸パーツ保持ステージ

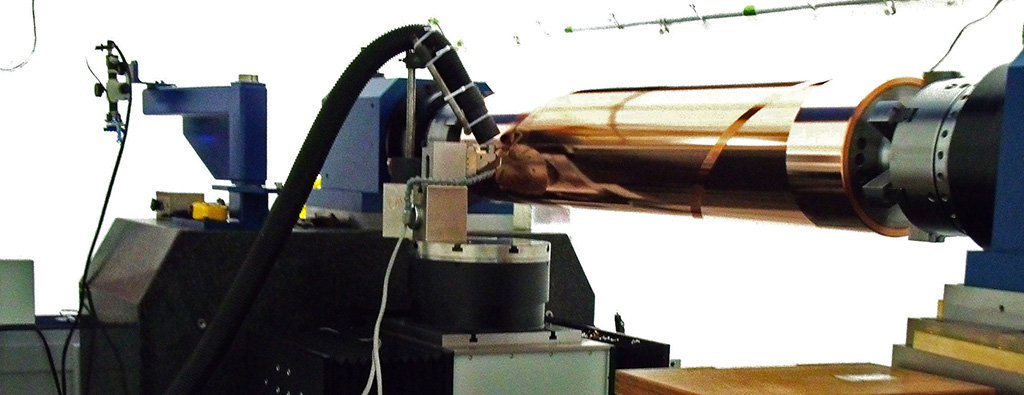

    小型 HydroRound® II、DRL2000HS 上

    Levicron スピンドル交換

    大型 HydroRound® II、Freeform® TL 上、超精密ツールタレットとして使用

    10 本の固定ツール、デュアル FTS1000、2 つのマーキングスピンドル(または Levicron スピンドル)、さらに 16 の個別スプレーミストと共に表示。
